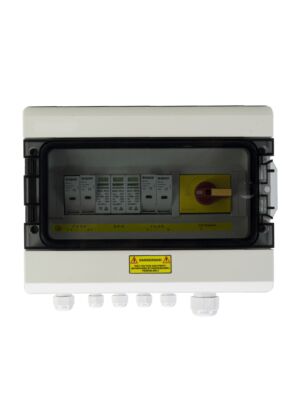

PNI CBT-3 schakelbord voor beveiliging en onderbreking van driefasig zonnestelsel AC DC input 4 strings, output 1 string
Driefasige bescherming en controle van het zonnestelselOm de kabelverbindingen tussen de PV-componenten en de omvormer te verminderen, de betrouwbaarheid te verbeteren en het onderhoud te vergemakkelijken, is de combibox over het algemeen vereist voor grootschalige driefasige netgekoppelde PV-systemen. De PNI CBT-3 is speciaal ontworpen om aan deze eis te voldoen. De combinatiebox creëert een complete oplossing voor een fotovoltaïsch stroomopwekkingssysteem met omvormer. Door gebruik te maken van een combinatiebox kan de gebruiker een bepaald aantal PV-componenten met dezelfde specificaties combineren tot één componentgroep, afhankelijk van het DC-ingangsspanningsbereik van de omvormer. | |||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||
Technische specificatiesPNI CBT-3 kan buiten worden geïnstalleerd dankzij de IP65-beschermingsgraad. De metalen behuizing voorkomt schade aan de componenten door UV-stralen, zuren, vocht, schimmels of knaagdieren. Bij ingrepen aan de installatie vergemakkelijkt PNI CBT-3 de onderbreking van het systeem en vereenvoudigt het aansluiten van de draden.
| |||||||||||||||||||||||||||||||||||||||||||||
| Identificatie | |
| Productcode | NIBP-CGT-3 |
| Algemene kenmerken | |
| Technische parameters | - Zonne-ingang (+, -): 4 strings - Ingangsstroom per string (A): 15 A - Sectie zonne-ingangsdraad: 4 mm - DC-uitgang (zonne-energie) naar omvormer: 1 uitgang - DC-uitgangsstroom (A): 60 A - Maximale ingangsspanning zonne-energie (V): 1000 - DC-overspanningsbeveiliging: Ja 1 stuk - AC-ingang: driefasig 3 draden 380-440V - Maximale AC-ingangsstroom: 63A - AC-ingangssectie (mm2): 10 - AC-overspanningsbeveiliging: Ja 1 stuk - Werktemperatuur: -20°C ~ 50°C - Koeling: natuurlijk / passief door metalen behuizing |
| Beschrijving | PNI-paneel voor bescherming en onderbreking van DC- en AC-zonne-energiesysteem met driefase-uitgang |
| Gewicht | 10.812 kg |
| maat | 440 x 175 x 335 mm |
| Het pakket bevat | |
| Inhoud | Beschermingsbord |
